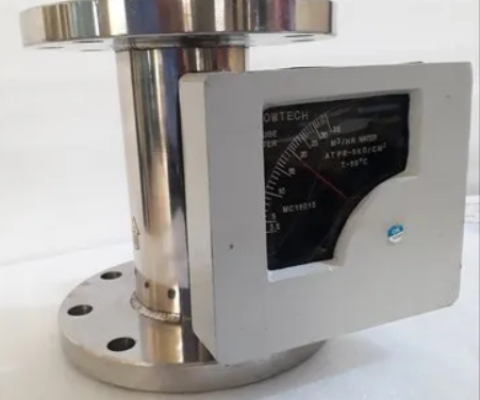

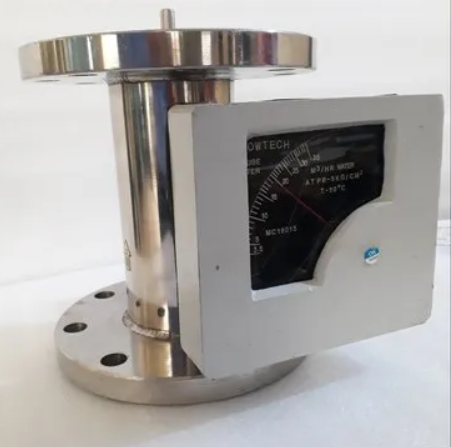

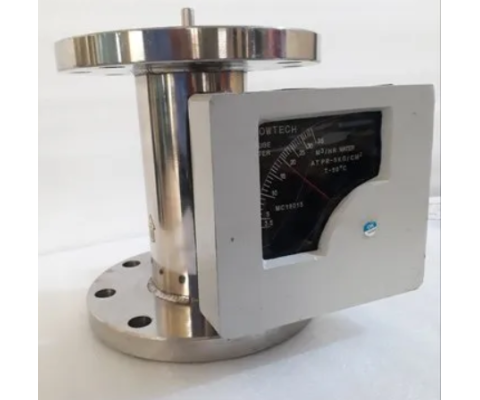

- Ống kim loại từ tính lưu lượng kế
- Model: FMIPL-MTR-108
- Hãng: Flowtech
- Cấu trúc thân ống :Thép không gỉKhả năng phạm vi :20000 lít/giờSử dụng/Ứng dụng :Sử dụng công nghiệpThương hiệu FLOWTECHỨng dụng: Công nghiệpTên/Số hiệu mẫu: FMIPL-MTR-108Vật liệu nổi :SS 316Tốc độ dòng chảy: 2000 - 20000 lít/giờKích thước dòng :50 NBKhả năng lặp lại :0,5%
-
Bảng giá sản phẩm
Số lượng Giá bán (VNĐ) 1+ 5 1+ 5 1+ 5 Thông tin đặt hàngTối thiểu: 0Đặt hàng
- Mô tả chi tiết
- Thông số kỹ thuật
- Bình luận
Mô tả sản phẩm:
Lưu lượng kế kiểu diện tích biến thiên bằng kim loại được thiết kế để đo lưu lượng chất lỏng và khí trong điều kiện quan trọng. Nó bao gồm một ống kim loại thuôn nhọn, một cụm chỉ thị và phao. Một nam châm được bọc trong các cặp phao với nam châm quay được kết nối với một con trỏ chỉ thị. Từ đó, chuyển động của phao được chỉ thị chính xác theo lưu lượng.
Chúng được thiết kế để ứng dụng trong điều kiện áp suất cao, nhiệt độ hoặc điều kiện ăn mòn ngăn cản việc sử dụng ống thủy tinh thông thường. Đây đều là Lưu lượng kế kiểu diện tích biến thiên bằng kim loại được thiết kế để đo lưu lượng chất lỏng và khí trong điều kiện quan trọng. Nó bao gồm một ống kim loại thuôn nhọn, một cụm chỉ thị và một phao. Một nam châm được bọc trong các cặp phao với nam châm quay được kết nối với một con trỏ chỉ thị, do đó chuyển động của phao được chỉ thị chính xác theo lưu lượng.
Nguyên lý hoạt động:
Khi chất lỏng hoặc khí chảy qua ống côn chứa phao, chênh lệch áp suất P1 và P2 được tạo ra giữa mặt trên và mặt dưới của phao. Phao di chuyển lên trên bằng một lực thu được bằng cách nhân chênh lệch áp suất với diện tích mặt cắt ngang tối đa của phao.
Dựa trên định lý Bemoulli, nguyên lý nêu trên có thể được diễn đạt về mặt lý thuyết như sau.
Do ống côn, khi phao di chuyển lên trên, diện tích chất lỏng đi qua tăng lên do đó chênh lệch áp suất giảm. Chuyển động hướng lên của phao dừng lại khi tải trọng chết được cân bằng động bởi chênh lệch áp suất. Ống đo được thiết kế thuôn nhọn sao cho chuyển động thẳng đứng của phao trở nên tỷ lệ thuận với tốc độ dòng chảy và có thang đo để đọc vị trí của phao, do đó tạo ra chỉ báo tốc độ dòng chảy.
Các tính năng:
Ống kim loại thon
Chuyển động chính xác của phao
Bảo trì không đáng kể
Chi tiết khác:
Đường ống được đơn giản hóa và giảm yêu cầu về không gian
Liên kết từ vĩnh cửu giữa phao đo và bộ truyền vị trí chuyển động
Ống đong chính xác
Kết cấu phao hàn và dẫn hướng chịu lực nặng
Hộp mực hướng dẫn có thể tháo rời dễ dàng để vệ sinh
Cung cấp máy phát điện, chỉ báo lưu lượng HOẶC báo động
Ứng dụng:
Phòng thí nghiệm khoa học
Trung tâm nghiên cứu
Ngành công nghiệp hóa chất
Thông số kỹ thuật:
Độ chính xác: /- 2% FSD
Phạm vi: 10:1
Xếp hạng áp suất: 40 Bar
Xếp hạng nhiệt độ: - 20º C đến 250º C
Kết nối: Mặt bích HOẶC Vít
Vỏ bọc: IP 55 HOẶC IP 65 theo yêu cầu
Ống: SS-316, SS-316L, SS-304, Hastelloy 'C”, Titanium
Phao: SS-316, SS-316L, SS-304, Hastelloy 'C”, Titanium
Hộp chỉ thị: ABS, Nhôm đúc, SS
Đầu nối: SS-316, SS-316L, SS-304, Hastelloy 'C”, Titanium
Thích hợp để đo lưu lượng chất lỏng đục/trong mờ, khí, hơi nước và hơi nước trong điều kiện vận hành quan trọng
Có sẵn trong kết cấu SS-316/SS-304/PP và có mặt bích từ kích thước ống 15 NB đến 150 NB
Áo khoác sưởi ấm theo yêu cầu
Công tắc dòng chảy cao và thấp
Tổng lưu lượng và Chỉ báo kỹ thuật số
Độ chính xác = 2% FSD
