Van xiên khí nén Procom PCIPFM-015-1-1
  • Van xiên khí nén Procom PCIPFM-015-1-1
  • Model: PCIPFM-015-1-1
  • Hãng: Procom
  • Size : DN15
    Actuator size : D.050
    Body connections : FF GAS
    Version : Normally closed



  • Bảng giá sản phẩm
    Số lượng Giá bán (VNĐ)
    1+ Liên hệ
    5+ Liên hệ
    10+ Liên hệ
    15+ Liên hệ

    Chưa bao gồm VAT

    Thông tin đặt hàng

    3-5 tuần

    Tối thiểu: 1
    Đặt hàng
  • Thông số kỹ thuật
  • Mô tả chi tiết
  • Bình luận

Van xiên khí nén Procom

Model : PCIPFM-015-1-1
Size : DN15
Actuator size : D.050
Body connections : FF GAS
Version : Normally closed

SS 316L BODY – TECHNOPOLYMER ACTUATOR PCIPFM

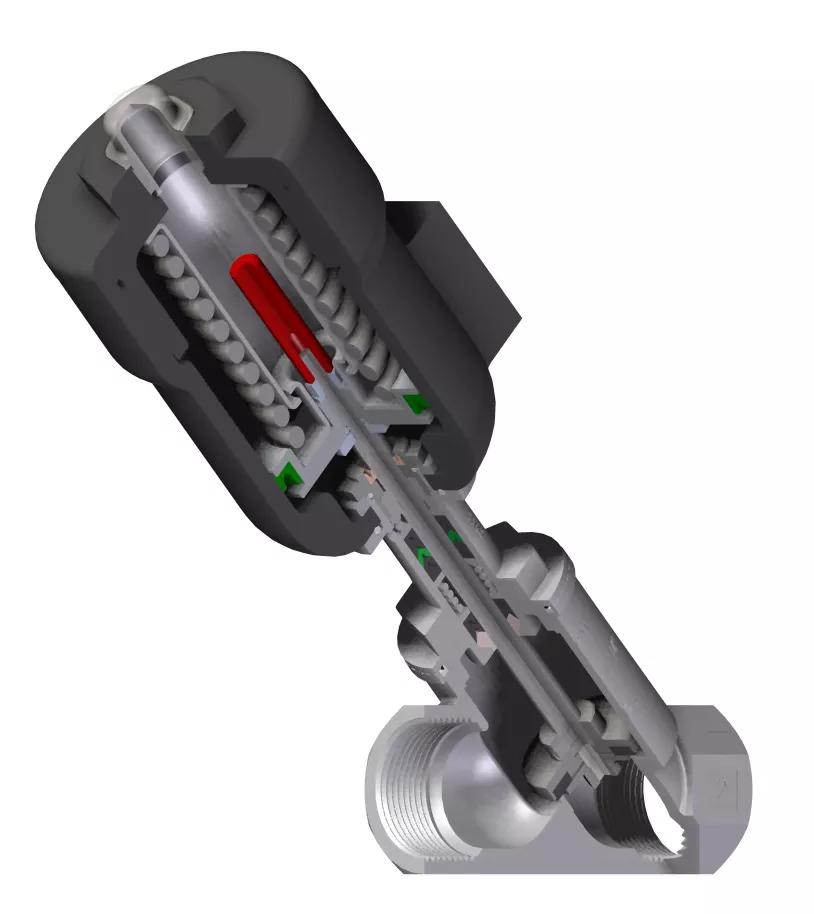

The pneumatically operated shut-off valve of the PCIPFM series consists of a free flow valve body, an intermediate and a pneumatic actuator. The Y-shape of the valve body grants higher values of the flow coefficient Kv than the similar DN conveyed flow bodies.

The strong and robust actuator (Command Head) is made of Nylon reinforced with 30% fiberglass (Technopolymer). The drive spring inside is pre-compressed; this makes the servo removable and inspectable in total safetyThe intermediate packing gland is made of Carbographite loaded PTFE V-rings and Viton, for optimal sealing both at high and low temperatures

Please compare the products using the table below to find the product that best suits your requirements and for more details remember to download the product sheet, where you can find all the specifications of the different couplings



MAXIMUM PERMISSIBLE ΔP [BAR] AND FLOW COEFFICIENT VALUES[M³/H]
DN \ Actuator [mm] Actuator 36 Actuator 50 Actuator 70 Actuator 100
DN 10 16 bar - - -
DN 15 14 bar 18 bar 35 bar -
DN 20 7 bar 14 bar 25 bar -
DN 25 - 9 bar 20 bar -
DN 32 - 5.5 bar 13 bar 24 bar
DN 40 - - 8 bar 18 bar
DN 50 - - 5 bar 12 bar
DN 65 - - - 6.5 bar
Kv [m³/h]
3
3.9
9.3
13.8
22
31.5
39
46.7


DOWNLOAD FILE 3D*





*Format STEP 203  (external surfaces only)
If you are looking for a different format, a model not available in the table or you want to report a problem, please contact the Technical Department.




ORDER CODE GUIDE

PCIPFM_DN_Actuator_Connection_Version

Es. : PCIPFM_032_2_1

Free flow valve – microcast AISI 316L body – ON-
